UltraStudio 4K Extreme 3 — самое мощное решение среди устройств, предназначенных для захвата и вывода видео. Оно оснащено интерфейсами 12G-SDI и HDMI 2.0, обеспечивающими обработку 12-битного цветного изображения в 4K с частотой до 60 кадров/с. Встроенный аппаратный кодер позволяет в реальном времени создавать файлы в формате H.265, который является стандартом компрессии для контента в Ultra HD. По сравнению с остальными моделями линейки, UltraStudio 4K Extreme имеет больше всего аналоговых и цифровых разъемов для подключения практически к любым камерам, декам, коммутаторам и мониторам, а порт Thunderbolt 3 с пропускной способностью до 40 Гбит/с дает возможность передавать большой объем данных по одному кабелю.

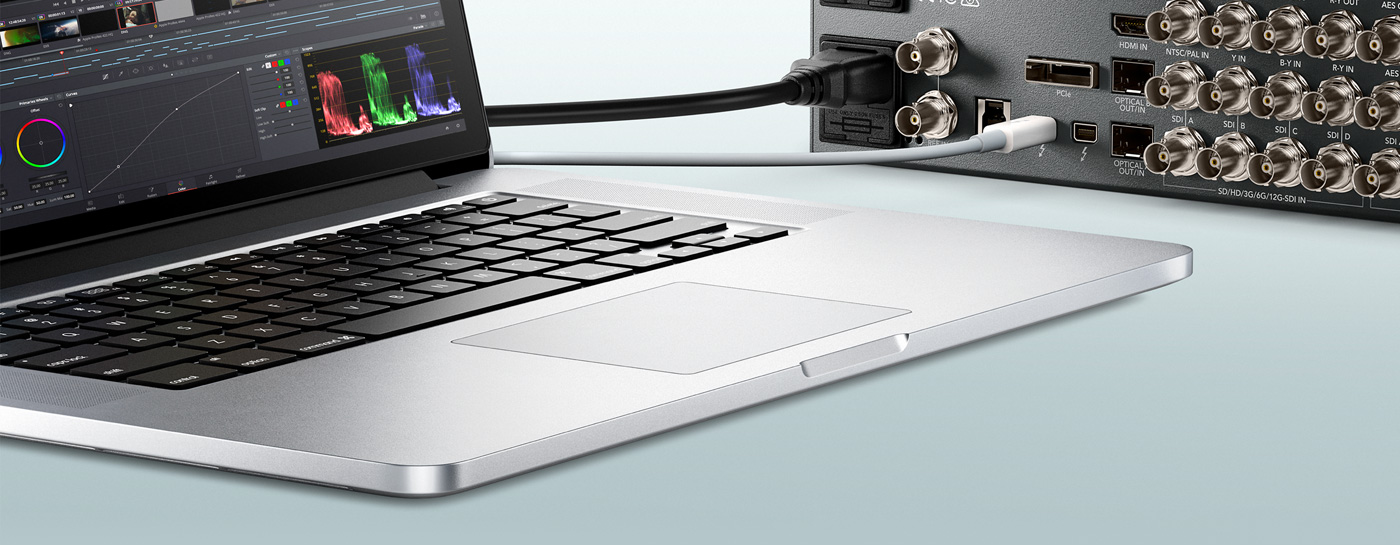

Аппаратное кодирование видео
UltraStudio 4K Extreme 3 имеет аппаратный кодер для конвертирования видео в H.265 — современный стандарт компрессии для распространяемого через Интернет Ultra HD-контента. Он также позволяет сжимать файлы в SD- и HD-разрешении, которые в этом случае будут иметь меньший размер. Для кодера предусмотрена возможность обновления для поддержки дополнительных форматов.
UltraStudio 4K Extreme 3 — самое современное решение для захвата и вывода видео с подключением к компьютеру через порт Thunderbolt или плату PCI Express. Технология Thunderbolt™ 3 с пропускной способностью до 40 Гбит/с, интерфейсы 12G‑SDI и HDMI 2.0 позволяют передавать видео с частотой до 60 кадров/с. Предусмотрены поддержка Deep Color и 12-битного RGB-видео, обработка HDR-материала через HDMI 2.0a и 4К-контента. Благодаря обширному набору аналоговых и цифровых разъемов устройство совместимо практически с любыми камерами, деками, коммутаторами и дисплеями. Есть функция кодирования в H.265, которое выполняется на аппаратном уровне в режиме реального времени.
Разъемы
Видеовходы SDI
2 x 12 Гбит/с и 2 x 6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Видеовыходы SDI
2 x 12 Гбит/с и 2 x 6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Скорость передачи через SDI
270 Мбит/с и 1,5/3/6/12 Гбит/с
Оптический интерфейс для SDI‑сигнала
Поддержка двух дополнительных модулей по стандарту SMPTE
Сквозной интерфейс для SDI‑видео
Четыре разъема с поддержкой регенерации сигнала (SD/HD/2K/4K)
Дополнительные видеовыходы SDI
2 x 12 Гбит/с и 2 x 6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Входы аналогового видео
Один компонентный интерфейс YUV (три разъема BNC), один композитный интерфейс NTSC/PAL (разъем BNC)
Выходы аналогового видео
Один компонентный интерфейс YUV (три разъема BNC), один композитный интерфейс NTSC/PAL (разъем BNC)
Ввод аналогового звука
Четыре канала балансного аналогового звука через разъемы XLR и два канала небалансного звука через разъемы RCA
Выавод аналогового звука
Четыре канала балансного аналогового звука через разъемы XLR профессионального уровня
Оптический вход/выход (опция)
Два порта 12 Гбит/с
Ввод AES/EBU‑звука
Два канала небалансного звука через разъем BNC с преобразованием частоты дискретизации
Вывод AES/EBU‑звука
Два канала небалансного звука через разъем BNC
Ввод звука через SDI
16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Вывод звука через SDI
16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Видеовходы HDMI
Разъем HDMI 2.0 типа А с поддержкой 2160p/60
Видеовыходы HDMI
Разъем HDMI 2.0 типа А с поддержкой 2160p/60
Ввод звука через HDMI‑вход
Восемь каналов, встроенных в сигналы SD, HD и 4K
Вывод звука через HDMI‑выход
Восемь каналов, встроенных в сигналы SD, HD и 4K
Микрофонный вход
Один вход 48 В с разъемом XLR. Возможность переключения на фантомное питание с помощью программного управления.
Ввод тайм‑кода
Один XLR‑вход
Вывод тайм‑кода
Один XLR‑выход
Синхровход
Один синхровход. Tri-Sync или Blackburst.
Синхровыход
Один сквозной синхровыход. Tri-Sync или Blackburst.
Подключение к компьютеру
Thunderbolt™ 3 (Mac OS и Windows), 4-линейная плата PCI Express второго поколения
Питание
Два встроенных блока питания переменного тока с гнездом IEC C14. 120-240 В, 50-60 Гц.
Поддерживаемые кодеки
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое видео 4:2:2 (8 бит), несжатое видео 4:2:2 (10 бит), несжатое видео 4:4:4 (10 бит)
Программное обеспечение
Программное обеспечение в комплекте
DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.
Обновление внутреннего ПО
Через программный драйвер, запускаемый в начале работы или через функцию обновления
Программные приложения
 |
 |
 |
 |
 |
| DaVinci Resolve | Fusion | Final Cut Pro X | Adobe Premiere Pro CC | Avid Media Composer |
 |
 |
 |
 |
 |
| Adobe After Effects CC | Avid Pro Tools | Steinberg Cubase | Steinberg Nuendo |
Adobe Photoshop CC |
Другие поддерживаемые приложения:
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play/Live/In, Softron MovieRecorder и MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro и Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One и CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity и InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard и Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D
Стандарты SDI-видео
Форматы SD
525i/59,94 NTSC; 625i/50 PAL
Форматы HD
720p/50/59,94/60 1080p/23,98/24/25/29,97/30/50/59,94/60 1080PsF/23,98/24/25/29,97/30 1080i/50/59,94/60
Форматы 2K
2K DCI 23,98p/24p/25p 2K DCI 23,98PsF/24PsF/25PsF
Форматы Ultra HD
2160p/23,98/24/25/29,97/30/50/59,94/60
Форматы 4K
4K DCI/23,98p/24p/25p
Форматы 3D
720p/50/59,94/60 1080p/23,98/24/25/29,97/30 1080PsF/23,98/24/25/29,97/30 1080i/50/59,94/60 2K DCI 23,98p/24p/25p 2K DCI 23,98PsF/24PsF/25PsF
Интерфейс SDI
В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 435, SMPTE 2081, SMPTE 2082, ITU-R BT.656 и ITU-R BT.601
Поддержка метаданных SDI
RP 188/SMPTE 12M-2 и скрытые субтитры
Дискретизация SDI‑звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI‑изображения
4:2:2, 4:4:4
Цветовое пространство SDI
REC 601, REC 709
Настройка интерфейса SDI
Переключение на Quad Link 3 Гбит/с с помощью Blackmagic Desktop Video Utility. При использовании Single Link 12 Гбит/с на SDI A или Dual Link 6 Гбит/с на SDI A и B выполняется понижающая HD-конверсия на SDI C и D.
Стандарты HDMI-видео
Форматы SD
525i/59,94 NTSC; 625i/50 PAL
Форматы HD
720p/50/59,94/60 1080p/23,98/24/25/29,97/30/50/59,94/60 1080i/50/59,94/60
Форматы Ultra HD
2160p/23,98/24/25/29,97/30/50/59,94/60
Форматы 4K
4K DCI/23,98p/24p/25p
Форматы 3D
720p/50/59,94/60 1080p/23,98/24/25/29,97/30 1080i/50/59,94/60
Дискретизация HDMI‑звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки HDMI‑изображения
4:4:4, 4:2:2 и 4:2:0
Настройка интерфейса HDMI
HDMI 2.0a поддерживает Deep Color и HDR. Автоматическая настройка при подключении дисплея.
Скорость передачи данных
Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, 2K и 4K. При работе с компонентным аналоговым видео возможно переключение между SD и HD.
Защита авторского права
Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
Аппаратный кадровый буфер
v210 (10 бит YUV), 2vuy (8 бит YUV), ARGB, BGRA (8 бит RGB), r210 (10 бит RGB), R12B, R12L (12 бит RGB)
Цветовое разрешение
8, 10 и 12 бит RGB (4:4:4) в форматах до 2160p/30; 8 и 10 бит YUV (4:2:2) в любых форматах
Запись на компьютер
Через два порта Thunderbolt™ 3 на Mac и Windows, а также с помощью платы PCI Express Gen 2 на Mac, Windows и Linux. Пакет Blackmagic Desktop Video SDK в комплекте поставки.
Управление
Встроенная панель управления
14 кнопок для выбора входов. Цветной дисплей 5 дюймов.
Управление устройствами
Два порта RS-422 для управления декой
Обработка сигналов
Кодирование
Аппаратное, в режиме реального времени (h.265)
Конверсия из Ultra HD
Понижающая конверсия на аппаратном уровне из Ultra HD в HD на SDI-выходах C и D, а также на HDMI-выходе при подключении к ТВ с поддержкой только HD‑разрешения
Понижающая конверсия из HD в SD
Понижающая конверсия на аппаратном уровне из HD в SD на SDI-выходе B, компонентном и композитном выходах NTSC/PAL. Возможность выбора letterbox, anamorphic 16:9 или center cut 4:3 при выводе в SD.
Повышающая HD‑конверсия
Повышающая конверсия на аппаратном уровне из SD в 720HD или 1080HD при воспроизведении. Возможность выбора 4:3 pillarbox, 14:9 zoom или 16:9 zoom.
Перекрестная HD‑конверсия
Перекрестная конверсия на аппаратном уровне между 720p и 1080HD при выводе
Создание эффектов в реальном времени
Поддержка интегрированных эффектов DaVinci Resolve, Final Cut Pro X. Возможность работы с Adobe Premiere Pro Mercury Playback Engine. Интегрированные эффекты Avid Media Composer.
Преобразование цветового пространства
Аппаратное в режиме реального времени
Обработка 3D‑данных
Двухканальный захват и вывод с поддержкой формата упаковки
Физическая установка
Требуется компьютер с портом Thunderbolt или слотом PCI Express. Для высокоскоростного подключения через PCI Express Gen 3 можно дополнительно приобрести Blackmagic PCI Express Cable Kit. Полный перечень системных требований содержится в разделе «Поддержка».
Операционные системы
 |
 |
 |
| Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздняя версия |
Windows 7, 8.1 и 10 (64-разрядная версия) |
Linux |
Питание
Два встроенных блока питания 120-240 В переменного тока
Сертификаты ЭМС
FCC, CE и C‑Tick
Физические размеры
Условия эксплуатации
Рабочая температура
от 5° до 40° C
Температура хранения
от -20° до 45° C
Относительная влажность
от 0% до 90% (без конденсации)
Комплект поставки
UltraStudio 4K Extreme 3
SD-карта с ПО и руководством пользователя
SD-карта с приложением DaVinci Resolve
Гарантия
Ограниченная гарантия производителя сроком 3 года
