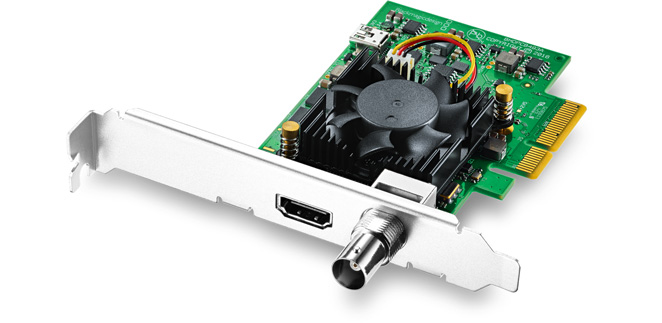

DeckLink Mini Recorder 4K — компактная плата на основе PCI Express, оснащенная интерфейсами 6G-SDI и HDMI 2.0a для захвата любого видео в форматах до 2160p/30 непосредственно на компьютер. Имеющиеся SDI- и HDMI-разъемы автоматически определяют стандарт входящего сигнала и используют нужную разновидность. Дополнительно предусмотрены запись HDR-материала и передача HDR-метаданных через HDMI. Совместимость с SDK-пакетом Blackmagic Desktop Video дает возможность разрабатывать собственные решения для захвата на платформах Mac OS, Windows и Linux. Поставляется с двумя экранами PCI Express для установки в полноразмерные и низкопрофильные слоты.
Разъемы
Видеовходы SDI
Один, с возможностью переключения между SD, HD и Ultra HD (10 бит)
Ввод звука через SDI
16 каналов, встроенных в сигналы SD, HD и UHD
Видеовходы HDMI
Один, HDMI 2.0a
Ввод звука через HDMI‑вход
8 каналов, встроенных в сигналы SD, HD и Ultra HD
Подключение к компьютеру
4-линейная плата PCI Express второго поколения, совместимая со слотами x4, х8 и х16
Поддерживаемые кодеки
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое видео 4:2:2 (8 бит), несжатое видео 4:2:2 (10 бит)
Программное обеспечение
Программное обеспечение в комплекте
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.
Обновление внутреннего ПО
Через программный драйвер, запускаемый в начале работы или через функцию обновления
Физическая установка
4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16 для Mac OS, Windows и Linux. Для работы на платформе Mac OS необходим компьютер Mac Pro со слотами PCI Express. Полный перечень системных требований содержится в разделе «Поддержка».
Программные приложения
DaVinci Resolve
Adobe Premiere Pro CC
Avid Media Composer
Adobe Photoshop CC
Другие поддерживаемые приложения: Tools On Air Just: Play/Live/In, Softron MovieRecorder и MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro и Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One и CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity и InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard и Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D
Стандарты видео
Форматы SD
525i/59,94 NTSC; 625i/50 PAL
Форматы HD
720p/50/59,94/60
1080p/23,98/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60
Форматы 2K (только SDI)
2K DCI 23,98p/24p/25p
2K DCI 23,98PsF/24PsF/25PsF
Форматы Ultra HD
2160p/23,98/24/25/29,97/30
Форматы 4K DCI
4K DCI/23,98p/24p/25p*
*только SDI
Интерфейс SDI
В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 и ITU-R BT.601
Поддержка метаданных через SDI
RP 188/SMPTE 12M-2 и скрытые субтитры
Дискретизация звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI‑изображения
4:4:4 и 4:2:2
Цветовое разрешение SDI
8 и 10 бит YUV (4:2:2) в любых форматах; 8, 10 и 12 бит RGB (4:4:4) в любых форматах до 1080p/60
Цветовое пространство
REC 601, REC 709
Частота выборки HDMI‑изображения
4:4:4, 4:2:2 и 4:2:0
Настройка интерфейса HDMI
HDMI 2.0a поддерживает Deep Color и HDR
Цветовое разрешение HDMI
До 12 бит (Deep Color)
Скорость передачи данных
Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, 2K и 4K
Защита авторского права
Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
Обработка сигналов
Преобразование цветового пространства
Аппаратное в режиме реального времени
Понижающая конверсия из HD в SD
Понижающая конверсия на программном уровне при захвате видео
По вышающая HD‑конверсия
Программная конверсия из SD в HD при захвате. Возможность выбора 4:3 pillarbox или 16:9 anamorphic.

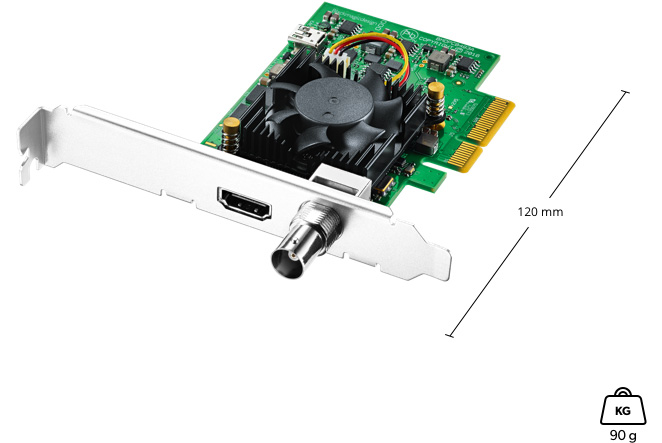

Физические размеры
Операционные системы
Mac 10.13 High Sierra,
Mac 10.14 Mojave или более поздняя версия
Windows 7, 8.1 и 10 (64-разрядная версия)
Linux
Питание
Потребляемая мощность
8 Вт
Сертификаты ЭМС
FCC, CE и C‑Tick
Условия эксплуатации
Рабочая температура
от 5° до 40° C
Температура хранения
от -20° до 45° C
Относительная влажность
от 0% до 90% (без конденсации)
Комплект поставки
DeckLink Mini Recorder 4K
Защитная крышка низкопрофильного слота
SD-карта с ПО и руководством пользователя
Гарантия
Ограниченная гарантия производителя сроком 3 года
