Teranex Mini — IP Video 12G
Teranex Mini IP Video 12G обеспечивает преобразование видео для передачи по IP-сетями обратную конверсию для вывода на SDI. Настройка и маршрутизация сигнала выполняется с помощью программных и аппаратных панелей Blackmagic Videohub. Интерфейс 12G-SDI и кодек TICO с малым значением задержки дают возможность обрабатывать HD через встроенный порт Gigabit Ethernet и Ultra HD через дополнительный модуль 10G SFP.
.jpg)
Разъемы
Видеовходы SDI
Один с поддержкой HD‑SDI, 6G‑SDI и 12G‑SDI (10 бит)
Видеовыходы SDI
Два с поддержкой HD‑SDI, 6G‑SDI и 12G‑SDI (10 бит)
Ethernet
Порт Gigabit Ethernet обеспечивает передачу сигнала 3G-SDI до 1080p/60 с помощью кодека Tico. Поддержка Ultra HD вплоть до 2160p/60 с помощью дополнительного оптического модуля 10G и кодека Tico.
Скорость передачи данных
Автоматическое определение HD‑SDI, 6G‑SDI и 12G‑SDI
Обновление
Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с) или порт Ethernet
Настройка
Через порт Ethernet или USB 2.0 для обновления прошивки и установки IP‑адреса
Регенерация сигнала
На всех SDI-выходах. Автоматическое переключение между HD, 6G‑SDI и 12G‑SDI.
Стандарты и форматы
Форматы HD
720p/50/59,94/60
1080p/23,98/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24, 1080i/50/59,94/60
Автоматическое определение SDI Level A или Level B при 1080p/50/59,94/60
Форматы 2К
2K DCI 23,98p/24p/25p
2K 23,98PsF/24PsF/25PsF
Форматы Ultra HD
2160p/23,98/24/25/29,97/30/50/59,94/60
Форматы 4К
4K DCI 25p4K DCI 23,98p/24p/25p
Интерфейс SDI
В соответствии со стандартами SMPTE259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M, ITU-R BT.656 и ITU-R BT.601
Скорость SDI‑видеопотока
Видеовход SDI позволяет переключаться между форматами HD, Ultra HD и 4К. SDI‑интерфейс поддерживает 1,5 Гбит/с HD‑SDI, 3G-SDI, 6G‑SDI и 12G‑SDI.
Частота выборки SDI‑изображения
4:2:2 и 4:4:4 (в форматах до 4K DCI 30p )
Дискретизация SDI‑звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Цветовое разрешение SDI
4:2:2 и 4:4:4, 10 бит
Цветовое пространство SDI
YUV или RGB на входе, YUV на выходе (SDI)
Автоматическое переключение SDI
Автоматический выбор между стандартами HD‑SDI, 6G‑SDI и 12G‑SDI
Поддержка метаданных SDI
Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M
Дисплей
Дополнительная панель Teranex Mini Smart Panel с ЖК-дисплеем 2,2 дюйма для настроек меню
Программное обеспечение
Программное управление
Blackmagic IP Video Setup и Videohub Router Control Software в комплекте поставки на SD-карте (для Windows и Mac)
Обновление внутреннего ПО
Через приложение для обновления ПО
Операционные системы
Mac 10.12 Sierra,
Mac 10.13 High Sierra или более поздняя версия
Windows 8.1 или Windows 10
Управление настройками
Управление
С помощью встроенных переключателей, программной утилиты или дополнительной панели Teranex Mini Smart Panel с ЖК-дисплеем, поворотной ручкой и шестью кнопками
Питание
Защита от сбоев питания
Сохранение настроек в памяти и их восстановление при возобновлении питания
Блок питания
Требуется кабель IEC. Вход 90-240 В переменного тока.
Питание через порт Ethernet
Возможность подключения через порт 48 В постоянного тока (PoE+)
Потребляемая мощность
16 Вт

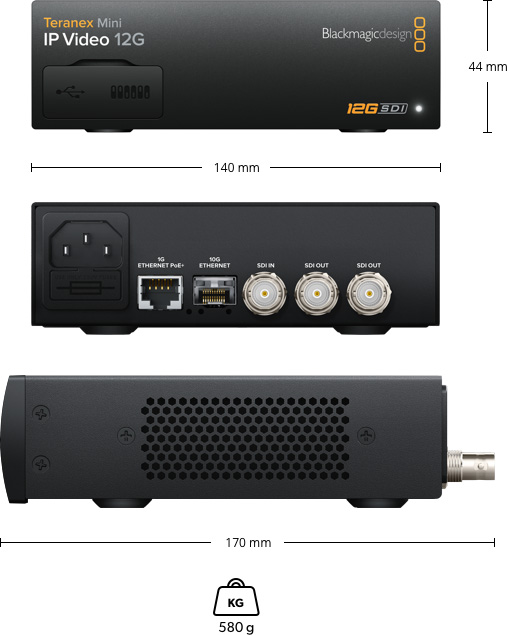

Физические размеры
Условия эксплуатации
Рабочая температура
от 0° до 40° C
Температура хранения
от -20° до 60° C
Относительная влажность
от 0% до 90% (без конденсации)
Комплект поставки
Teranex Mini IP Video 12G
SD-карта с ПО и руководством пользователя
Гарантия
Ограниченная гарантия производителя сроком 3 года
