Blackmagic Mini Converters

Современные конвертеры с интерфейсом 6G-SDI для перехода на Ultra HD

Blackmagic Mini Converter — это линейка самых современных преобразователей, которые оснащены интерфейсом 6G-SDI и способны автоматически определять формат входящего сигнала с мгновенным переключением на любую разновидность SD, HD и Ultra HD вплоть до 2160p/30. Конвертеры имеют резервные SDI-входы, сквозные тракты с повторной синхронизацией и разъемы для аналогового и AES/EBU-звука, а также позволяют использовать функцию HDMI Instant Lock и LUT-таблицы на основе 33 координатных точек. В зависимости от решаемых задач можно выбрать модель с поддержкой 3G- или 6G‑SDI.

Две модификации с поддержкой 6G-SDI для работы с HDMI‑сигналом

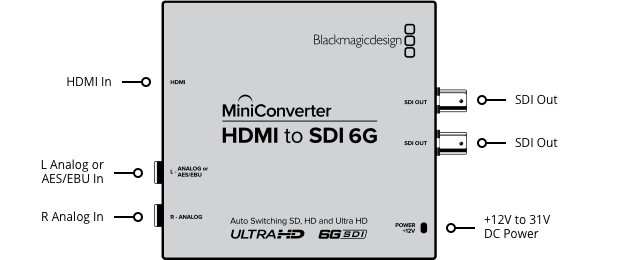

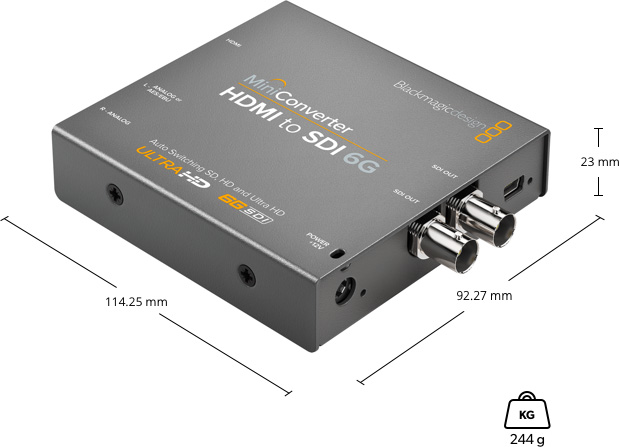

Mini Converter SDI to HDMI 6G и Mini Converter HDMI to SDI 6G предназначены для преобразования сигнала между интерфейсами SDI и HDMI во всех форматах до 2160p/30. Первая модель позволяет выполнять понижающую конверсию из Ultra HD в HD и в реальном времени обрабатывать изображение с помощью высокоточных трехмерных LUT-таблиц на основе 33 координатных точек. Кроме того, она имеет функцию HDMI Instant Lock, которая обеспечивает чистую смену изображения с задержкой не более одного кадра при переключении между источниками с одинаковым форматом. Дополнительно предусмотрены независимые аудиоразъемы для балансного аналогового и цифрового AES/EBU-звука, резервные SDI-входы для создания дублирующего канала передачи и автоматический выбор любой разновидности SD-, HD- и Ultra HD‑стандартов.

Функция HDMI Instant Lock

Чистое переключение при использовании бытовых HDMI‑телевизоров

При смене источников изображение на экран телевизоров и проекторов может выводиться с задержкой. Mini Converter SDI to HDMI 6G имеет функцию HDMI Instant Lock, которая решает эту проблему за счет сохранения канала связи на HDMI-интерфейсе. Если новый сигнал поступает в том же формате, конвертер обеспечивает чистое переключение длительностью всего один кадр.

Работа с 3D LUT‑таблицами

Высокоточный инструмент на основе 33 координатных точек

Mini Converter SDI to HDMI 6G также позволяет использовать трехмерную LUT-таблицу для точного преобразования цветового пространства. В этом случае легко трансформировать изображение,чтобы выводить сигнал для мониторинга в реальном времени. С помощью таблиц можно выполнять обработку и на сквозном SDI-выходе, а благодаря их совместимости с DaVinci Resolve вы получите однородный материал на всех этапах создания контента, от съемочной площадки до постпроизводства.

Все виды преобразования

Обработка SD, HD и Ultra HD с вещательным качеством

Мини-конвертеры Blackmagic широко используются телевещательными компаниями и студиями постобработки для объединения всех элементов инфраструктуры в единую сеть. Линейка включает более 20 моделей с разным набором интерфейсов, от аналоговых разъемов до HDMI и SDI, которые обеспечивают совместимость практически с любой SD-, HD- и Ultra HD-техникой. Такая функциональность позволяет подключать аналоговые деки к цифровому оборудованию,выполнять преобразование между HDMI и SDI, выделять и встраивать звук, а также передавать сигнал на большое расстояние по оптоволоконному кабелю. Благодаря этому возможности создания нужной конфигурации будут поистине безграничными!

Прочность, компактность и удобство

Эксплуатация в любых условиях

Мини-конвертеры Blackmagic предназначены для работы в самых разных местах, от студий и мобильных установок до спортивных стадионов и других открытых площадок. Благодаря простому и компактному дизайну они исключительно надежны и подходят для эксплуатации в круглосуточном режиме. Малые размеры обеспечивают удобный доступ к встроенным разъемам,с которыми используются стандартные кабели, а миниатюрные переключатели позволяют быстро изменить необходимые настройки с помощью схемы на задней панели.

Модели с интерфейсом 6G‑SDI

Форматы SD, HD и Ultra HD

Большинство моделей оснащены разъемами 6G-SDI, которые позволяют обрабатывать видео в SD, HD и Ultra HD до 2160p/30. Разрешающая способность Ultra HD в четыре раза выше по сравнению с 1080 HD и составляет 3840×2160 пикселей. Благодаря интерфейсу 6G-SDI конвертеры совместимы как с существующим SD- и HD-оборудованием, так и с Ultra HD-техникой, при этом переключение на нужный формат выполняется автоматически в соответствии с входящим сигналом.

Модели с интерфейсом 3G‑SDI

Доступная альтернатива для работы с SD и HD

Если вы используете только SD- и HD-оборудование или выполняете преобразование аналоговых материалов, можно приобрести недорогие модели с поддержкой 3G-SDI. Их качество и надежность проверены временем — интерфейс 3G-SDI автоматически переходит на нужный формат сигнала, обеспечивая совместимость практически с любой техникой стандартного и высокого разрешения. Для тех, кто не работает с Ultra HD, эти доступные по цене конвертеры будут самым лучшим выбором!

Разные способы обработки аудио

Поддержка встроенного и выделенного звука

В программах прямого эфира, профессиональном телевещании и постпроизводстве аудиодорожка так же важна, как изображение. Мини-конвертеры Blackmagic обрабатывают SDI- и HDMI-сигналыс интегрированным аудио, сохраняя максимально высокое качество видео и полную синхронизацию материала. Некоторые модели позволяют встраивать или выделять аналоговый или цифровой звук через отдельные интерфейсы. Устройства оснащены стандартными разъемами 1/4 дюйма, которые поддерживают 24-битное аналоговое и AES/EBU‑аудио.

Резервные SDI‑входы

Защита от потери сигнала

Несмотря на любые неожиданности прямого эфира, сигнал всегда должен оставаться стабильным. Все модели с SDI-входами имеют дополнительный разъем для создания резервного канала связи. Подобная функция будет полезной при работе на открытых площадках и в многолюдных местах. Если использовать второй кабель, то при утрате соединения на основном входе конвертер автоматически переключится на вспомогательный, поэтому трансляция будет продолжаться без перебоев.

Новейшие технологии обработки видео

Настоящее вещательное качество для профессиональных целей

Выполняя 10‑битную обработку видео на самом высоком уровне, мини-конвертеры идеально подходят для жестких условий телевещания и постпроизводства. Они сводят к минимуму шумовые помехи при конвертировании между аналоговыми и цифровыми форматами, а благодаря низкому дрожанию и полной регенерации SDI-сигнала изображение будет сохранять исходное качество даже при передаче на большое расстояние. Некоторые модели дают возможность выполнять повышающую, понижающую и перекрестную конверсию, что позволяет легко переключаться между SD в PAL и NTSC, множеством HD-форматов и Ultra HD с разрешением 3840×2160.

SDI сигнал с эффектом дрожания

Чистый сигнал SDI, прошедший реклокинг

Доступная инфраструктура на основе оптоволокна

Передача сигнала на большое расстояние

Модель Blackmagic Mini Converter Optical Fiber с поддержкой 6G-SDI обеспечивает двустороннее преобразование SDI-сигнала в оптический и обратно. Оптоволокно доступно по цене и позволяет без потери качества получать видео с камер, расположенных на удалении до 45 км, чего нельзя добиться при использовании традиционных SDI-кабелей. С его помощью можно передавать изображение с открытых арен и стадионов при освещении массовых мероприятий и спортивных соревнований!

• Разрешение SD = 44,7 км
• Разрешение HD (720p, 1080i, 1080p) = 24,9 км
• Разрешение Ultra HD = 12 км

Простой контроль

Удобная настройка и обновление

Настройки мини-конвертера легко изменить с помощью встроенных миниатюрных переключателей, причем для этого подойдет обычная шариковая ручка. На задней панели корпуса есть схема соединений, которая позволяет обойтись без руководства. Управлять параметрами можно также из приложения Converter Utility, которое входит в комплект поставки. Для этого необходимо подключить устройство к любому компьютеру с операционной системой Mac OS X или Windows. Чтобы обновить программное обеспечение, достаточно загрузить последнюю версию с веб-сайта Blackmagic Design и установить ее через порт USB. В этом случае у вас всегда будет поддержка самых последних форматов, которые мы добавляем по мере развития технологий.
